Hyper-V Cluster, TEIL 2: Konfiguration von Windows 2008 R2 Core Hosts

So, einige Zeit ist vergangen, aber jetzt gibt’s dir restlichen Teile. Hier habe ich euch gezeigt wie Ihr die Windows Server 2008 R2 Core Hosts installiert, in unserem Szenario existieren 2 Hosts. Diese 2 müssen nun noch konfiguriert werden, damit wir dann im 3. Teil den Cluster erstellen können.

Als erstes sollten wir unser Storage konfigurieren, die Aufteilung der Platten, welchen Raid Verbund ihr verwendet obliegt euch, das einzige was wir benötigen, eine 1GB große Partition, die wir als Quorum verwenden können. Alle anderen Platten könnte ihr aufteilen wie ihr es benötigt. Auf meiner ETERNUS DX80 sieht’s folgendermaßen aus

www.techguy.at

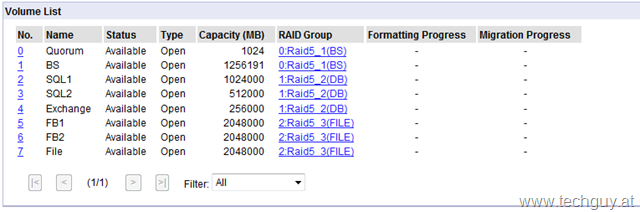

Ich habe einen RAID 5 Verbund, bestehend aus 4 x 450GB SAS Platten erstellt, auf diesem gibt’s 2 Volumes. Einmal das Quorum mit 1 GB und der Rest für alle virtuellen BS Systempartitionen. Wer jetzt aufschreit dem sei gesagt, auf diesem Volum laufen derzeit 20 Virtuelle Maschinen, die ihre SystemPartition dort liegen haben, und so lange diese laufen, gibt’s auch keine Performance Probleme, nur wenn alle 20 gleichzeitig starten, und das kann ruhig ein paar Minuten dauern.

Jetzt kommen wir zur eigentlichen Konfiguration, am besten wir erstellen uns auf unserem Admin PC/NB eine MMC mit folgenden Optionen,

– Datenträgerverwaltung
– Geräte-Manager
– Dienste
– Ereignisanzeige

für jeden Core Host, damit können wir die wichtigsten Funktionen steuern.

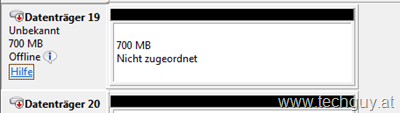

1. Als erstes konfigurieren wir die Datenträger. Wir wechseln als zu unserem ersten Host in die Datenträgerverwaltung, und sollten dort unser Storage Laufwerke sehen.Hier eine Test-Volumen mit 700MB

www.techguy.at

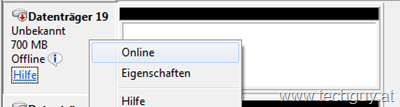

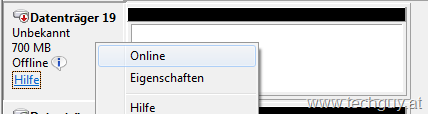

Zuerst müssen wir alle Datenträger Online schalten

www.techguy.at

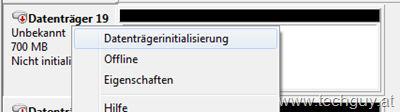

Danach den Datenträger initialisieren

www.techguy.at

Zum Abschluss noch den Datenträger formatieren, jedoch keinen Laufwerksbuchstaben, Volumenbezeichnung vergeben, nur formatieren. Wir benutzen in unserem Szenario CSV-Disk (Cluster Sahred Volume). Nur der Quorum Datenträger erhält einen Buchstaben, in unserem Fall bekommt er Q: und einen Bezeichnung namens “Quorum”. Wenn also aller Datenträger online, formatiert und ohne Buchstaben sind, schalten wir alle wieder offline, inkl. dem Quorum Datenträger. Diese Arbeiten müssen nur auf einen Host gemacht werden.

2. Als nächstes müssen wir unser Netzwerk konfigurieren, im Idealfall besitzt jeder Host, 3 Netzwerkkarten, eine fürs lokale Netz, eine Netzwerkkarte pro Virtuelles Netzwerk und eine Karte als Heartbeat für den Cluster. Die Netzwerkkarte für den Cluster hab ich mit einem anderen Netzwerk konfiguriert als mein Firmennetzwerk, damit sich diese nicht in die Quere kommen. Mein Netzwerk sieht so aus

NIC HOST A HOST B
NIC 1 (Firmennetzwerk) 192.168.10.181 192.168.10.182
NIC 2 (Virt Nic 1) 192.168.10.191 192.168.10.191
NIC 3 Heartbeat 192.168.90.181 192.168.90.182

Die beiden Heartbeat-Nic’s habe ich mit einem gekreuzten Kabel verbunden, da ich nur 2 Hosts besitze, bei mehr müssen diese auch über den Switch laufen. Manche Anleitung beschreiben an diesem Punkt schon, wie man das virtuelle Netz einrichtet, ich werde das erst dann zeigen, wenn der Cluster installiert ist. Das habe ich bei meiner Konfiguration auch so gemacht, und finde das das auch so die richtige Reihenfolge darstellt. Also, wir haben 3 Nic’s (oder mehr) diese sind mit den entsprechenden IP Adressen ausgestattet. Mehr benötigen wir hier noch nicht.

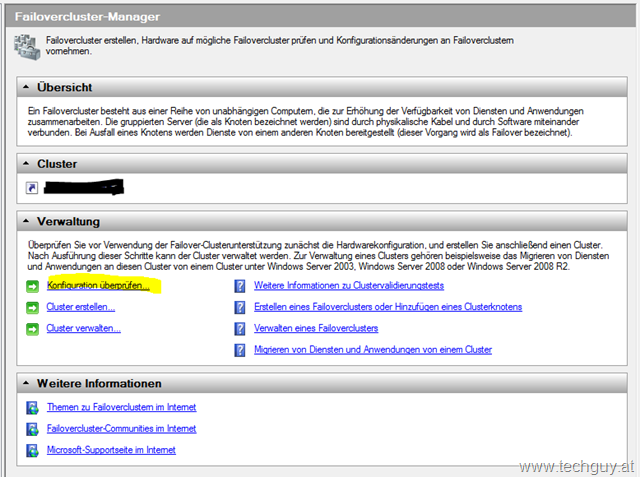

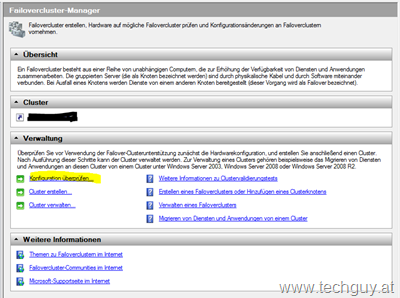

3. Jetzt folgt der spannende Teil, wir erstellen unseren Cluster. Ich gehe davon aus, das die gesamte Konfiguration von eurem Windows 7 PC gemacht wird, somit benötigen wir noch die Remoteserver-Verwaltungstools für Windows 7. Diese müssen noch installiert werden. Danach können wir das “Failovercluster-Manager” Snap-In zu unserer MMC Konsole hinzufügen. Danach wechseln wir gleich in das Failovercluster Snap-In, und starten zuerst eine Überprüfung mittels “Konfiguration überprüfen…”

www.techguy.at

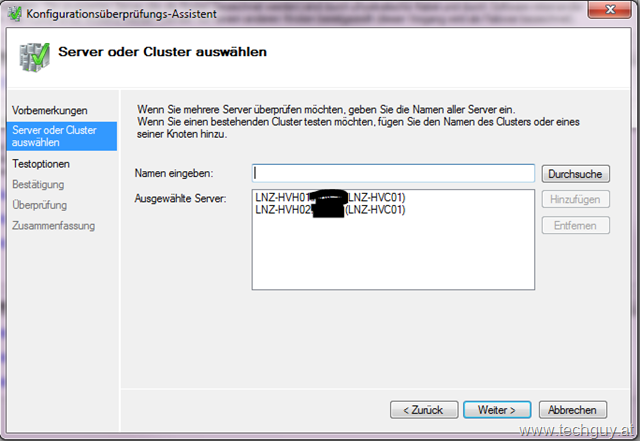

die Vorbemerkung können wir überspringen, im nächsten Fenster müssen wir unsere Hosts auswählen.

www.techguy.at

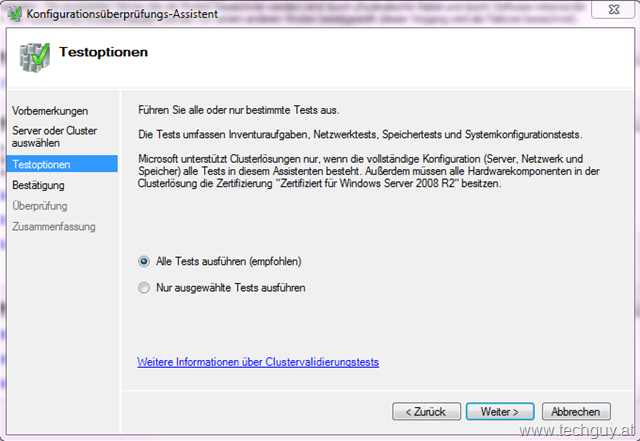

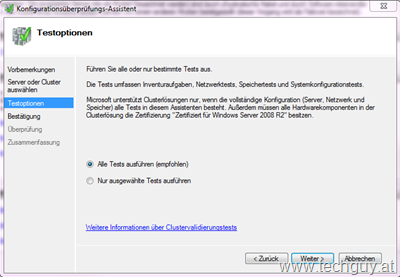

Im nächsten Schritt wird der Überprüfungsumfang gewählt, für die erste Überprüfung wird hier “Alle Tests ausführen (empfohlen)” ausgewählt.

www.techguy.at

Danach noch bestätigen und auf das Ergebnis warten, dies kann bis zu 15 Minuten dauern. Also zurücklehnen und hoffen das alles korrekt gemacht wurde.

Währenddessen könnte ihr euch mit Online Spiele die Zeit vertreiben, habe mich selbst die Tage angemeldet und Spiele immer wieder zwischendurch. Brettspiele, Arcadespiele und Sportspiele sind nur eine kleine Auswahl der angebotenen Spiele, als schaut mal rein und vielleicht treffen wir uns mal dort.

Im dritten Teil erstellen wir dann unseren Cluster, vorausgesetzt die alles Test waren positiv.

Noch ein kleiner Hinweis in eigener Sache, wie ihr euch denken könnt, benötigen solche umfangreichen Beiträge viel Zeit und Mühen, als kleine Entschädigung würde ich mich über einen klick auf den Flattr Button freuen, Danke

lg michael
